基坑监测深层水平位移曲线绘制软件

时间:2010-11-05 11:34来源:jianceren 作者:监测人 点击:
问:假如能够有一款软件能够实现图1的自动绘制,且将全部颜色都设置为黑色、线条都设置为细线、利用曲线上数据标记来区分不同日期的曲线,并且图形和数据全部存放在excel软件中,那样我们的工作量就大大降低了,且能保证图形的一致与美观。 答:可以的!存在有这样




基坑监测过程中需要对基坑周边进行深层水平位移监测,并且需要绘制基坑深层水平位移变化过程线(即位移—深度变化曲线),如图1

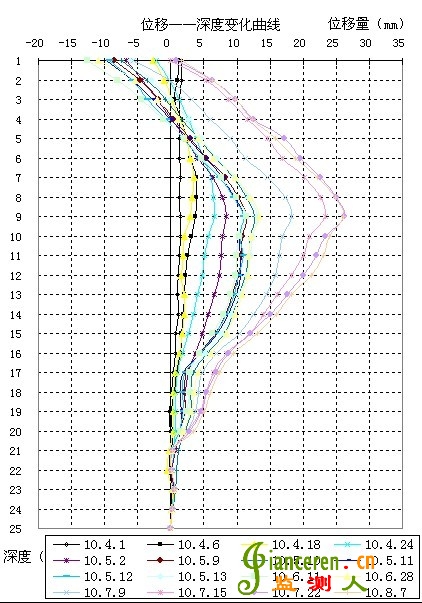

1 位移—深度变化曲线

  在进行位移—深度变化曲线绘制过程线中存在有工作量大的问题,且在完善上述曲线绘制后还得对图形进行微调(如颜色、标记等修改,以适应打印的效果)。点数相对较少的话,这个工作量不是很大;但是点数相对较多的话,这个就是一个非常大的工作量。

  问:假如能够有一款软件能够实现图1的自动绘制,且将全部颜色都设置为黑色、线条都设置为细线、利用曲线上数据标记来区分不同日期的曲线,并且图形和数据全部存放在excel软件中,那样我们的工作量就大大降低了,且能保证图形的一致与美观。

  答:可以的!存在有这样的一款软件能够实现上述的工作,它就是监测人网站开发的监测人批量过程线软件,现软件的最高版本为5.0JC1,其中非时间刻度过程线(分布分析)就能实现上述的功能。如图2所示模块。

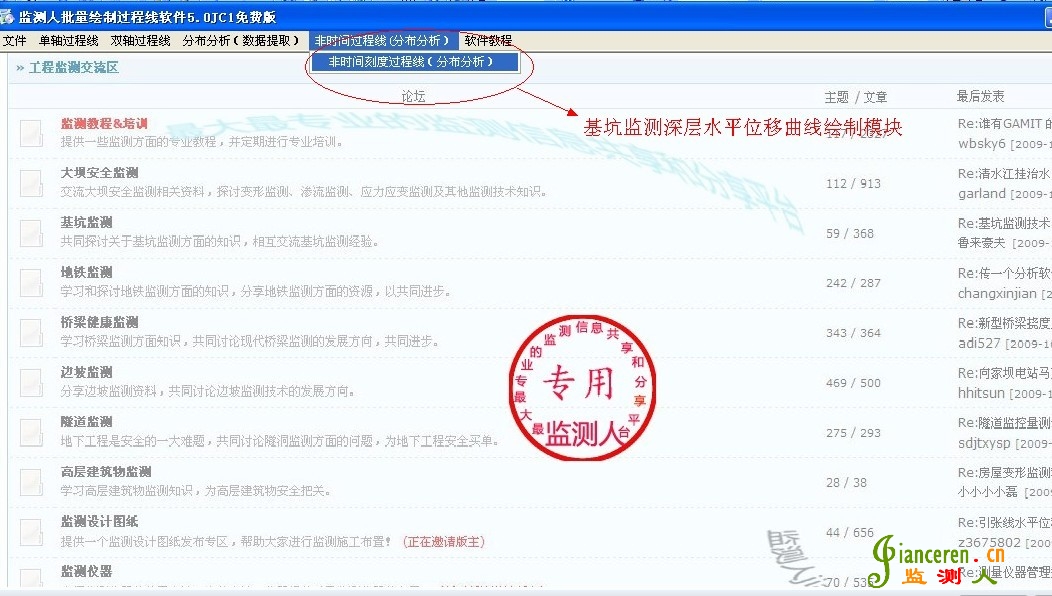

2非时间刻度过程线(分布分析)即为进行基坑监测深层水平位移绘制模块

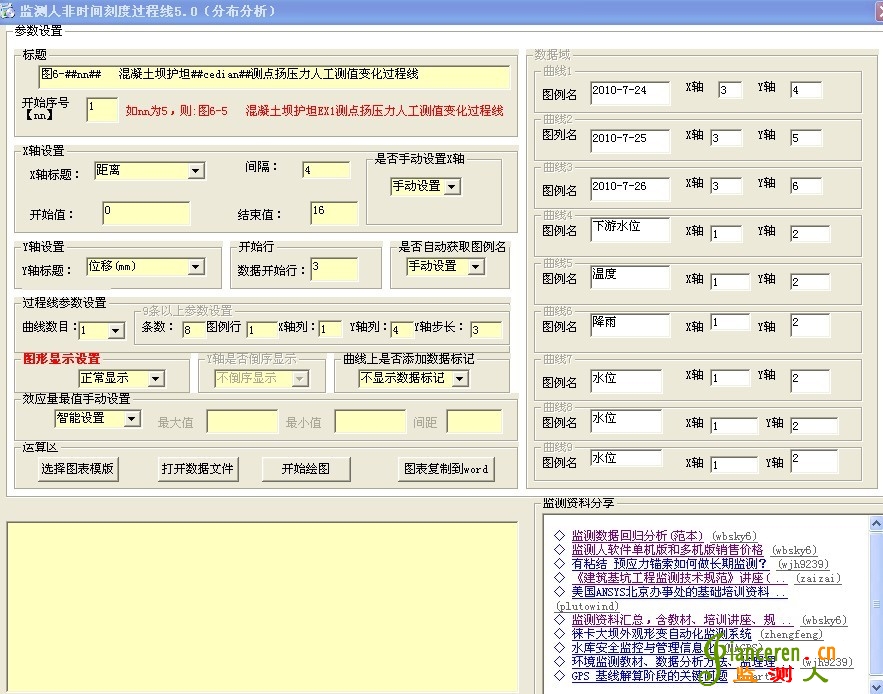

3 非时间刻度过程线(分布分析)界面

下面来说说这个东西怎么用吧!

1、首先看看excel的数据存储格式吧。如图4

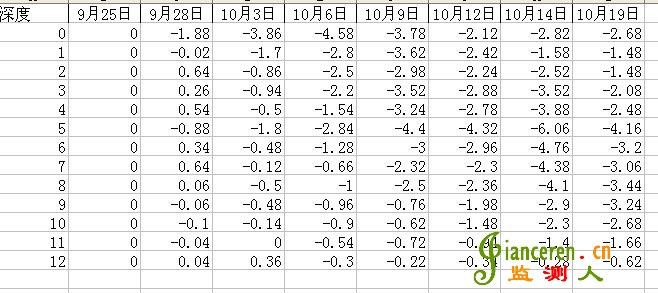

4 数据在excel中存储格式

2、下面界面设置及其图上注解,如图5

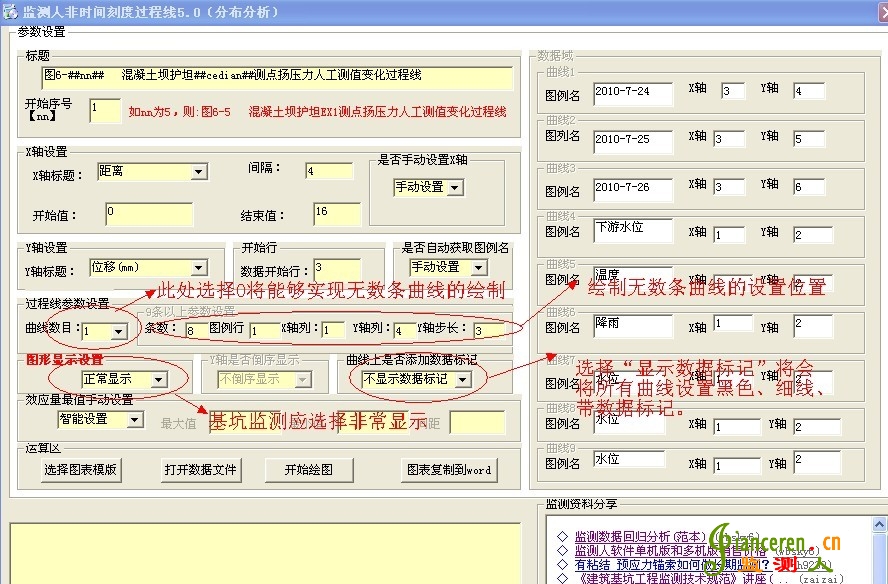

5 基坑深层水平位移曲线绘制界面及相关说明

3、软件绘图效果,如图67

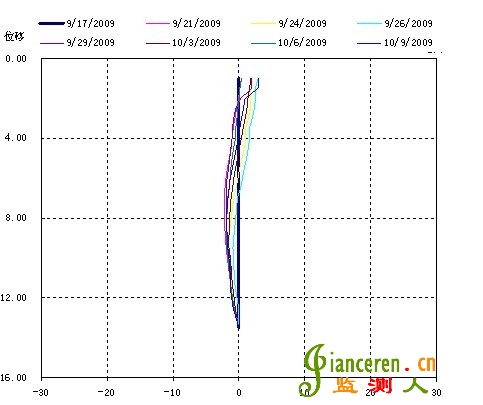

6 选择“不显示数据标记”的曲线图

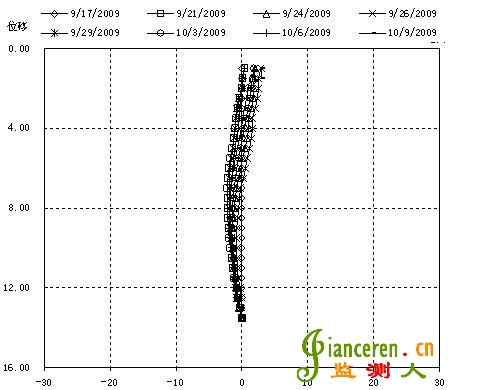

7 选择“显示数据标记”的曲线图

   6和图7的差距就在打印的显示和表达意思的明确性上面。图形大致效果如6和图7,具体还可以利用模板进行微调。

   以上为基坑监测深层水平位移监测图形的绘制,希望上面的介绍对大家的工作有所帮助。有需要进一步了解可以联系QQ32334427 电话:13687374912
