基坑监测操作规定
1、总则
1.1 为了统一基坑监测技术规格、监测方法、监测参数，以确保基坑监测资料的成果质量，特制订本规定。
1.2 本规定适用于各种基坑的监测工作，亦可作为此类基坑监测技术操作方案制定、现场监测质量监督及成果检查验收的依据。
1.3 基坑监测工作应以基坑监测方案为依据，监测人员应按方案指定的方法和设备完成测试工作。
1.4 基坑监测时，除符合本规定外，尚应符合国家、行业现行有关标准、规范的规定。
2、基坑监测操作流程
2.1 基坑监测前期工作
指监测人员在接到任务书及监测方案至进场监测这一阶段的工作。包括现场踏勘、对拟投入使用的设备进行检查及选用符合技术要求的仪器、设备、监测材料等。
2.2 现场监测工作
指在现场监测中所进行的一切工作。包括：监测元件的埋设安装、测试、仪器的检查、数据的采集和整理等工作。
3、土压力量测
3.1 一般规定
土压力量测主要是指量测作用在挡土墙即围护墙体上的侧向土应力。
3.2 设备和仪器
土压力量测主要的元件为土压力盒，采集数据的设备为数字式频率仪。
3.3 埋设与安装
土压力量测前，应选择合适的土压力盒。土压力盒的传感器的量程应满足被测压力范围要求，其上限可取最大设计力的1.2倍；分辨率不大于0.2%（F.S），精度为±0.5%（F.S）；稳定性强、坚固耐用、防水性能好，并具有抗震和抗冲击性能；匹配误差较小。在现场量测中，接受多采用袖珍式数字频率接收仪，使用携带方便，量测简便快捷。
监测点的布置首先应该考虑监测目的和要求。把测点布设在有代表性的结构断面和土层上。
土压力盒埋设于压力变化的部位即压力曲线变化处，用于监测界面土压力。土压力盒水平埋设间距原则上为盒体间距的3倍以上（≥
(1) 在施加土压力盒预应力前，把土压力盒的电缆引至方便正常测量时为止，并进行土压力盒的初始频率的测量，并记录在案。
(2) 施加在土压力盒预应力达设计标准后即可开始正常测量。
(3) 变量的确定：一般情况下，本次土压力测量与上次同点号的土压力的变化量，与同点号初始土压力值之差为本次变化量。使用数字式频率仪对土压力盒进行数据采集，填入监测日报表中，并填写成果汇总表及绘制土压力变化曲线。
4、支护结构内力的量测
4.1 一般规定
支护结构内力的量测是指深基坑工程中采用的围护墙（桩）、支锚结构、围檩及防渗帷幕等支护结构的内力（应力、应变、轴力与弯矩等）。
4.2 仪器和设备
支护结构内力的量测的所选用的元件对于不同的测试对象分别为钢筋测力计、反力计（又称轴力计）、表面应变计等，数据采集设备为数字式频率仪。
4.3 埋设与安装
支护结构内力的量测前，根据不同的测试对象选择相应的应力元件（钢筋测力计、反力计（又称轴力计）、表面应变计等）。应力元件的量程应满足被测压力范围要求，因大于设计力的1.2倍；分辨率不大于0.2%（F.S），精度为±0.5%（F.S）。在现场量测中，接受多采用袖珍式数字频率接收仪，使用携带方便，量测简便快捷。
监测点的布置首先应该考虑监测目的和要求。根据不同的监测对象选用相应的应力元件（钢筋测力计、反力计（又称轴力计）、表面应变计等）。
钢筋测力计安装有：碰焊法和绑焊法两种；碰焊法：可用连接杆与钢筋先碰接，然后与钢筋测力计连接，连接后再制钢筋笼；绑焊法：准备与钢筋主筋直径相同的的钢筋若干，长度一般为：25~
(1) 在施加钢筋测力计预应力前，把钢筋测力计的电缆引至方便正常测量时为止，并进行钢筋测力计的初始频率的测量，并记录在案。
(2) 施加在钢筋测力计预应力达设计标准后即可开始正常测量。
(3) 测试值宜考虑温度变化的影响。
（4）变量的确定：一般情况下，本次支撑内力测量与上次同点号的支撑内力的变化量，与同点号初始支撑内力值之差为本次变化量。使用数字式频率仪对钢筋测力计进行数据采集，填入监测日报表中，并填写成果汇总表及绘制支撑内力变化曲线。
反力计（又称轴力计）的使用场合比较多，仪器的工作及施工条件不完全一样，下面主要针对支撑反力测量的安装情况进行叙述。
(1) 由厂家配套提供的反力计安装架，安装架圆形钢筒上没有开槽的一端面与支撑的牛腿（活络头）上的钢板电焊焊接牢固，电焊时必须与钢支撑中心轴线与安装中心点对齐。
(2) 等待冷却后，把反力计推入焊好的安装架圆形钢筒内并用圆形钢筒上的4个M10螺丝把反力计牢固的固定在安装架内，使支撑吊装时，不会把反力计滑落下来
(3) 把反力计电缆妥善地绑在安装架的两翅膀内侧，使钢支撑在吊装过程中不会损伤电缆。把反力计的电缆引至方便正常测量时为止。
(4) 钢支撑吊装到位后，即安装架的另一端（空缺的那一端）与围护墙体上的钢板对上，反力计与墙体钢板间最好再增加一块钢板

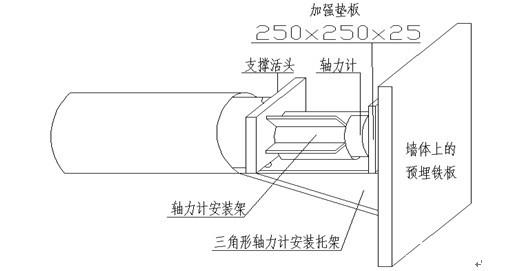

安装示意图
