振弦式多点位移计安装使用说明、技术参数及照片

时间:2012-04-30 21:13来源:监测人 作者:监测人 点击:

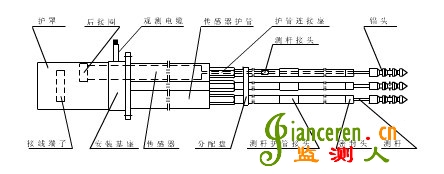

振弦式多点位移计由位移传感器、位移传递杆、保护管、锚头等组成位移监测仪器,除保护管和锚头外,均使用不锈钢材料制成。广泛适用于混凝土大坝内部、隧洞及岩石开挖、矿井、建筑物基础及桥墩等变形监测,以及土石坝、边坡的稳定监测等。


1.介绍:

        振弦式多点位移计由位移传感器、位移传递杆、保护管、锚头等组成位移监测仪器,除保护管和锚头外,均使用不锈钢材料制成。广泛适用于混凝土大坝内部、隧洞及岩石开挖、矿井、建筑物基础及桥墩等变形监测,以及土石坝、边坡的稳定监测等。

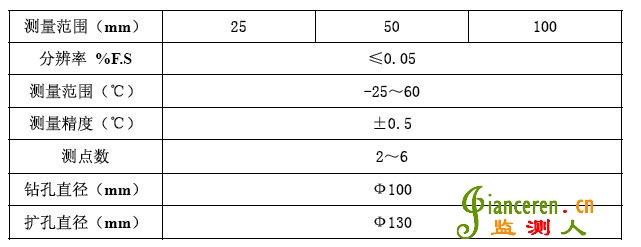

2.技术参数:



3.多点位移计安装埋设技术要求:

    A、钻孔要求
a) 要求采用岩芯钻钻孔,孔径76~91mm,钻孔轴线应保持为直线,一般偏差不应大于±1°,作简要的钻孔地质素描。
b) 钻孔深度应比多点位移计最深测头加深0.5m(反向预埋的加深0.2m),并要求钻孔通畅,孔壁光滑。若孔口附近岩石较破碎,应考虑加钻孔护套管施工。
c) 钻孔完毕应使用压力水将钻孔冲洗干净,预埋好传感器安装基座,并及时安装埋设仪器。
   B、仪器组装及埋设要求
a) 多点位移计传递杆埋设前,应按照测点设计布置尺寸进行组装、检查和标记,并作好记录。
b) 检查钻孔通畅,核实钻孔深度无误后,将组装好的传力杆组件与灌浆管一起放入孔内进行灌浆固结。
c) 采用不大于0.5MPa的压力灌入水泥砂浆(水灰比0.5:1),当排气管中开始回浆即表明已灌满,即可停止灌浆,堵住灌浆管和排气管。
d) 待钻孔内水泥砂浆凝固后,剪去外露的灌浆管和排气管,将传感器固定到孔口的环形锚头上,并依次将各传感器连接到各测杆上。
e) 调定传感器的初始位置(拉出约1/5仪器量程),安装好保护罩,采用读数仪进行检测并做好记录。
f) 埋设灌浆24小时后,测得三次读数差小于1%(F*S),取其平均值为基准值。

4.多点位移计安装现场照片

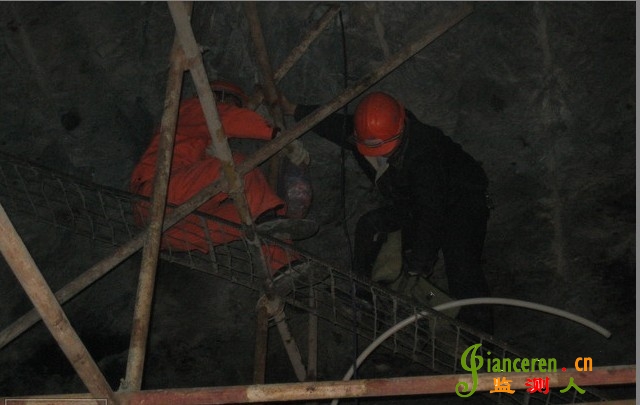

隧道顶拱多点位移计现场安装照片(有点模糊哈)

注意:

更多关于多点位移计的资料,如多点位移计监测布置图、验收说明、率定计算以及说明书可以到监测人论坛进行搜索。

具体打开论坛搜索页网址:http://bbs.jianceren.cn/searcher.php  输入搜索关键词就行!
