产品用途:
DIS-500 数字式测斜系统应用于测量土体、岩石和挡土墙结构在不同深度上的侧向位移和变形,可以用来确定:
◆自然边坡和人工边坡的稳定性;
◆堤坝和大坝的稳定性;
◆板桩和地下连续墙的变形;
◆隧道施工引起的地面变形;
◆桥墩和桥台的运动;
◆桩身侧向加载产生的挠度。
产品概述:

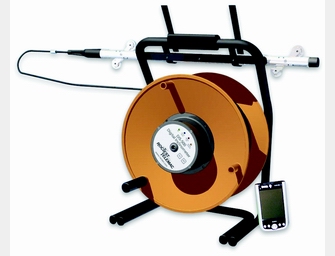

Roctest Telemac 双轴数字式测斜仪包括一个测斜探头、电缆卷盘和 PDA。探头上安装有导向滑轮,带有两个MEMS加速度计,可以同时在A和B两个相互垂直的轴向上进行测量。它通过一根带有刻度标记的电缆连接到电缆卷盘上。通过PDA上的“读数”按钮或摇控手持的激发器可以读出和存储加速度计读数。读数通过蓝牙传输和存储,无需电缆就可以传到 PDA 上。
DIS-500 数字式测斜系统设计制作中很好地融合了现代通讯科技和材料工艺。数字式蓝牙传输系统允许对侧向变形进行高速、准确的测量。采用的Kelvar铠装电缆具有很高的强度,而且极大的减少了携带重量。仪器和PDA之间的无线联系使得读数快速、简单,也没有现场接线之类的问题。仪器结构牢固并且非常轻便,易于单独携带和操作使用。这是测斜仪数据采集最现代的解决方案。
特点:
◆从探头到 PDA 的数字化传输,克服了电缆电阻和噪声的问题;
◆不需要进行现场联接,避免了进水和联接失效的问题;
◆牢固的电子结构,保证了在现场环境的长期、无问题的使用;
◆轻便、容易被任何人携带;
◆金属标记/电缆导槽系统保证高精度和高重复性;
◆PDA易于接入大多数办公系统和应用软件;
◆增强的PDA软件内置有“当前钻孔”支持功能,并相应提供了一系列的表达方式。
技术参数:
探头
率定范围: ±30°(标准)或者 ±90°(选择)
传感器精度: ±0.02% F.S.
系统精度*: 每 25m 累计误差不超过 ±2 mm
分辨率: 0.01 mm
重复性: ±0.008% F.S.
卷盘尺寸: 500mm
防水性: 可达水下 400m
探头直径: 28 mm
测斜管内径: 从 48 mm 到 83 mm
电缆
长度: 30,50,75,100,125,150,175,200m
电缆标记: 牢固的电镀颜色编码
种类: 四芯电缆(Kevlar 纤维铠装,聚亚氨脂包裹层)
重量: 大约每米 42g
* 测量精度的影响因素包括测斜管、探头和操作者的系统和随机误差。
电缆卷盘
尺寸: 483 × 383 × 315 mm
电池寿命: 连续使用 12 小时
重量(包括探头): 8.5 kg (30 m),9.5 kg (50 m),11.5 kg (100 m)
PDA(数字式读数仪)
显示屏: QVGA, VGA TFT 16 位彩色触摸屏,3.5 英寸。
记忆卡容量: 64 MB
初始数据量: 200 KB
程序占有量: 128 KB
内置电池: 2.2 Ah 可充电,可拆除锂离子电池,有外置的充电器接口。
电池寿命: 8 到 12 小时 (有或没有背景光)
接口: USB 和记录卡
操作温度: 0℃ ~ +40℃
遥控手持激发器
尺寸: 65 × 35 × 15 mm
重量: 26 g
电池: 1 × GP23A
