监测月报、年报之快速批量提取特征值(心得)

时间:2012-08-24 20:39来源:监测人 作者:监测人 点击:
大坝监测、基坑监测、桥梁监测等监测月报中需要对所有监测仪器设备采集的监测数据进行特征值统计,即统计最大值、最小值、平均值、变幅、最大值对应的日期以及最小值对应的日期,图1为某工程坝基扬压力监测特征值统计表,然后再对统计的特征值进行分析,判断结构的变化





  大坝监测基坑监测桥梁监测等监测月报中需要对所有监测仪器设备采集的监测数据进行特征值统计,即统计最大值、最小值、平均值、变幅、最大值对应的日期以及最小值对应的日期,图1为某工程坝基扬压力监测特征值统计表,然后再对统计的特征值进行分析,判断结构的变化是否超过允许的范围。

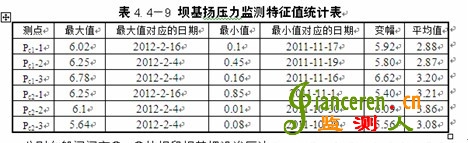

1  某工程坝基扬压力监测特征值统计表
一般情况下,监测施工单位监测数据都是存储在Excel软件中的,存储形式如图2,每个测点的监测数据分别存储到每个工作表里面,如测点C3-18监测数据存储在工作表Sheet1中,测点C3-19监测数据存储在工作表Sheet2中,等等。要统计每个测点的最大值、最小值、平均值、变幅、最大值对应的日期以及最小值对应的日期等参数,传统的统计方式利用excel软件内置函数分别对各个测点进行特征值统计,然后再将每个测点的特征值一个一个复制到一起进行汇总,如测点相对较少的话,统计的工作量相对较小,如果有测点2000个测点甚至更多呢?那么手动去做这工作显然是不现实,因此,本人(监测人网站副站长)现给大家介绍一个高效率的特征值统计方式。

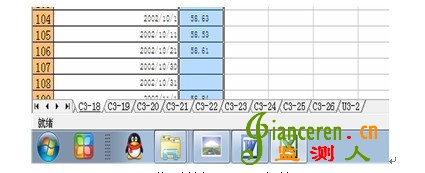

2 各监测点监测数据储存形式
采用Excel软件内置函数进行特征值统计的方式是对的,但是手动去操作的话,都是些重复的工作量,因此,为了提高效率,监测人网站推荐采用专门的软件控制Excel软件进行那些繁琐的、重复的工作,监测人特征值软件设计原理:通过专门的软件界面控制Excel软件批量提取各测点特征值的,并汇总。
下面本人简要介绍一下监测人特征值软件具体操作:
1、软件界面如图3,首先需要先设置界面参数,

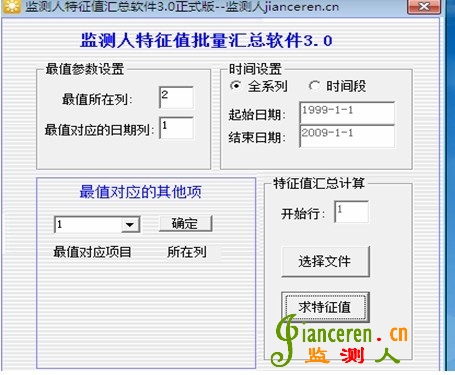

3 软件界面
2、监测数据EXCEL存储方式:各个测点的监测数据独立存为一个sheet工作表,如图4为监测数据Excel文件,即测点C3-18监测数据存储在工作表Sheet1中,测点C3-19监测数据存储在工作表Sheet2中,测点C3-20监测数据存储在工作表Sheet3中,等等。图5Excel文件中每个测点在Sheet1中监测数据的存储形式。

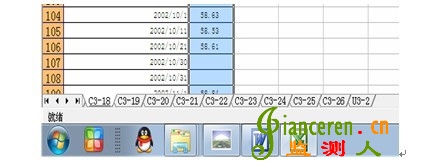

4 监测数据Excel文件

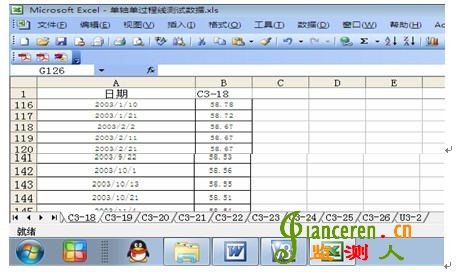

5  Sheet1工作表中各测点监测数据存储形式
3、下面具体讲一下根据监测数据Excel文件进行的见面设置,下面软件界面各参数的意义为:
 a) 最值参数设置
   最值所在列:指的是监测效应量所在的列,如图5,监测效应量在第二列,即设置为:2
   最值对应的日期列:指的是最大、最小效应量对应的日期列,如图5日期存放在第一列,即设置为:1
   b)时间设置
  全系列:指的是按列采用Excel内置函数MaxMin进行最值识别,然后查找对应的日期,选择“全系列”时下面“起始日期”和“结束日期”均为灰色无法设置,同时“特征值汇总计算”中的“开始行”也为灰色。因为,此种是利用Excel内置函数进行,是按整列计算;
  时间段:指的是统计某时间段内最大值、最小值等,选中“时间段”后,设置“起始日期”和“结束日期”就行。
 c) 特征值汇总计算
开始行:当“时间设置”中选择了“时间段”则“开始行”被点亮,尽可以进行设置,这个“开始行”指的是监测效应量数据开始存储的行,比如第1行存放“日期”、“位移”等表头参数,第2行至第n行开始存放日期、位移等数值,则“开始行”设置为:2
d)最值对应的其他项
这是一个增值项,一般情况不做设置。

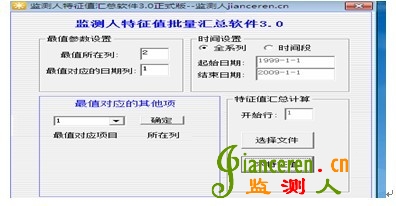

6 参数设置界面
4、设置完参数,直接点击“选择文件”选中相应的Excel监测数据文件,然后点击“求特征值”后,程序就会自动将每个测点最大值、最小值、平均值、变幅、最大值对应的日期以及最小值对应的日期计算汇总到一个表格中,如图7为各个测点特征值统计汇总表。

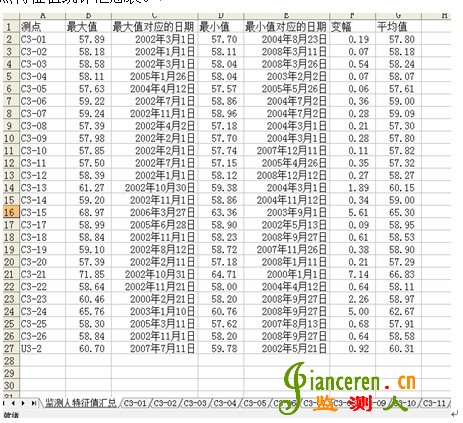

7 各个测点特征值统计汇总表
  按照以上步骤操作能够将各个测点监测数据特征值完整、快速、准确的汇总统计到一起,最后,感谢大家仔细阅读本文档。如有兴趣购买或者了解此款软件的可以联系我,QQ32334427 (请注明特征值软件)
                                                                                                    编写者:监测人副站长wbsky6    2012.8.24
本文档PDF版本下载地址:http://bbs.jianceren.cn/read.php?tid=5270
