在实际工作中，我们除了绘制日期和效应量的过程线外，还会涉及到一些沿高程向位移变化或者扬压力变化等情况。如图1：

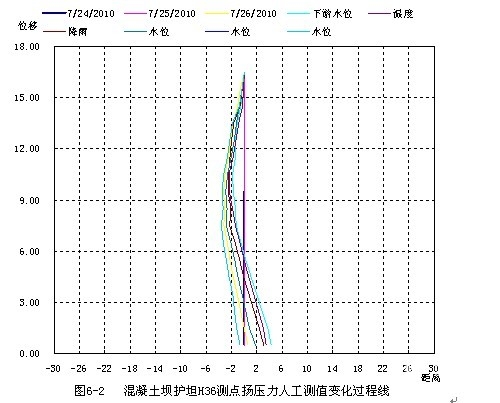

图1 不同日期沿高程向的水平位移变化情况

  对于监测人批量绘制过程线软件4.0JC1仅能绘制日期和效应量的过程线的情况可知， 4.0JC1版本显然是不能满足上述过程线的绘制需求的。经过监测人团队的慎重讨论，以及综合监测人会员的需求，监测人网站决定继续开发5.0版本。5.0版本新加了非时间刻度过程线绘制，由于过程线绘制存在多种情况，且界面配置较为复杂，下面就软件的这个功能进行简单的介绍。

  首先看看非时间刻度过程线软件主界面，如图2：

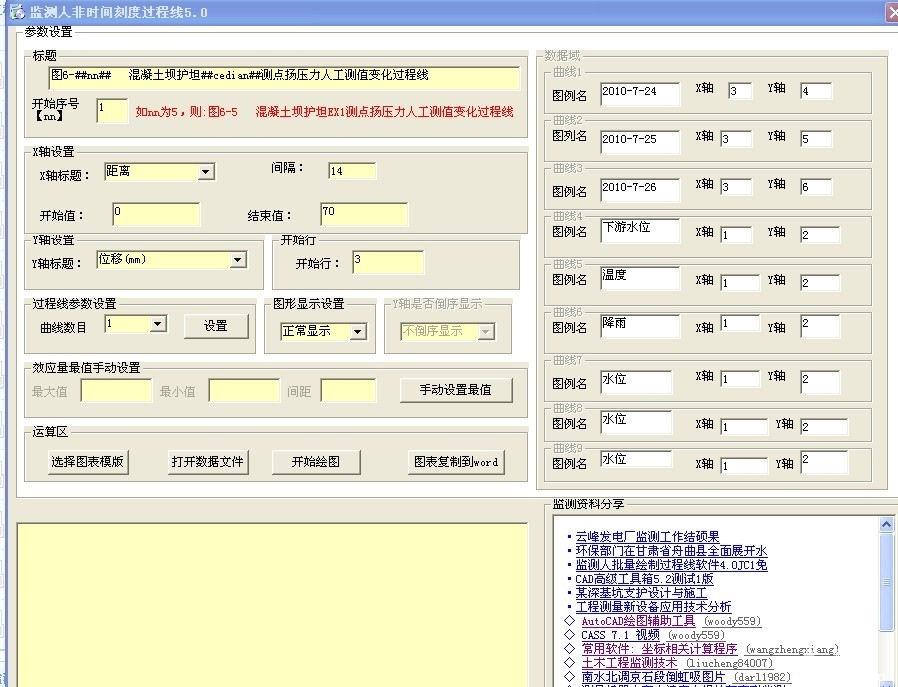

图2 非时间刻度过程线主界面

  非时间刻度过程线包括两种情况：第一种x轴为距离，y轴为效应量，此情况称为“正常显示”；第二种x轴为效应量，y轴为距离，此情况称为“非正常显示”。下面分别介绍一下利用监测人软件怎么进行这两种过程线的绘制：

1、第一种x轴为距离，y轴为效应量，此情况称为“正常显示”。其相应模板文件为“横x竖y多过程线模板【正常显示】.xlt”。

  此过程线绘制的配置相对较为简单，只要在“图形显示设置”选项选择“正常显示”，其他的就按实际需求操作就行。具体效果如图3：

图3

2、第二种x轴为效应量，y轴为距离，此情况称为“非正常显示”。其相应模板文件为“横y竖x多过程线模板【非正常显示】.xlt”。

这个软件配置相对较为复杂一点。分为两种情况：

（1）    第一种情况：

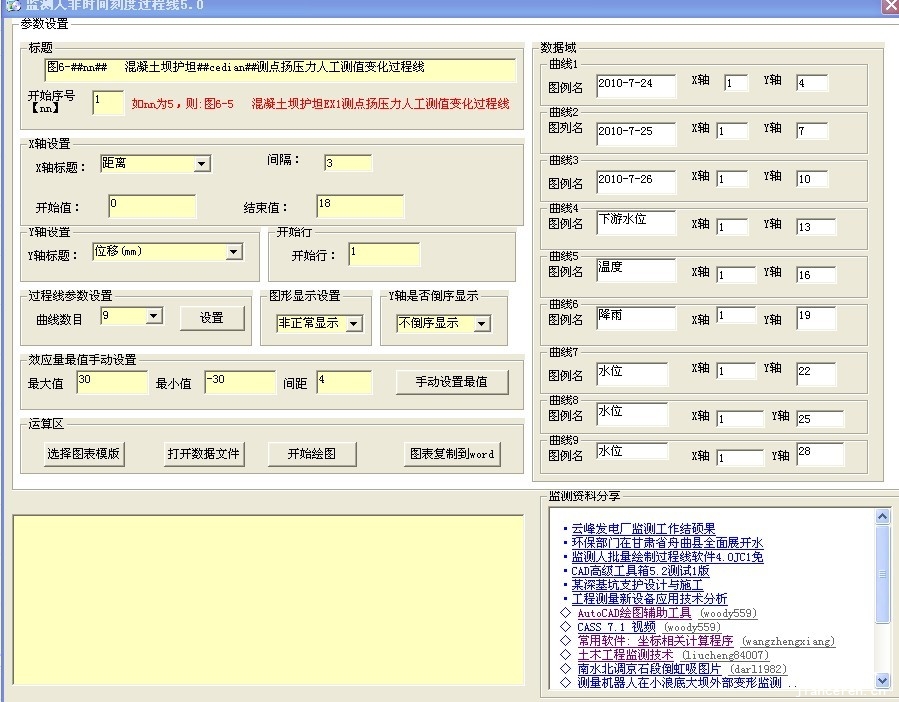

                 绘制第一种情况软件参数配置界面

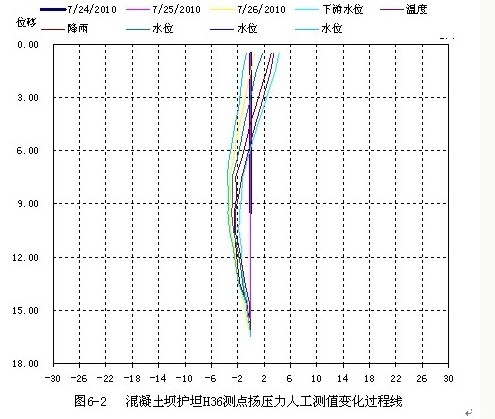

第一种情况效果图

（2）第二种情况：

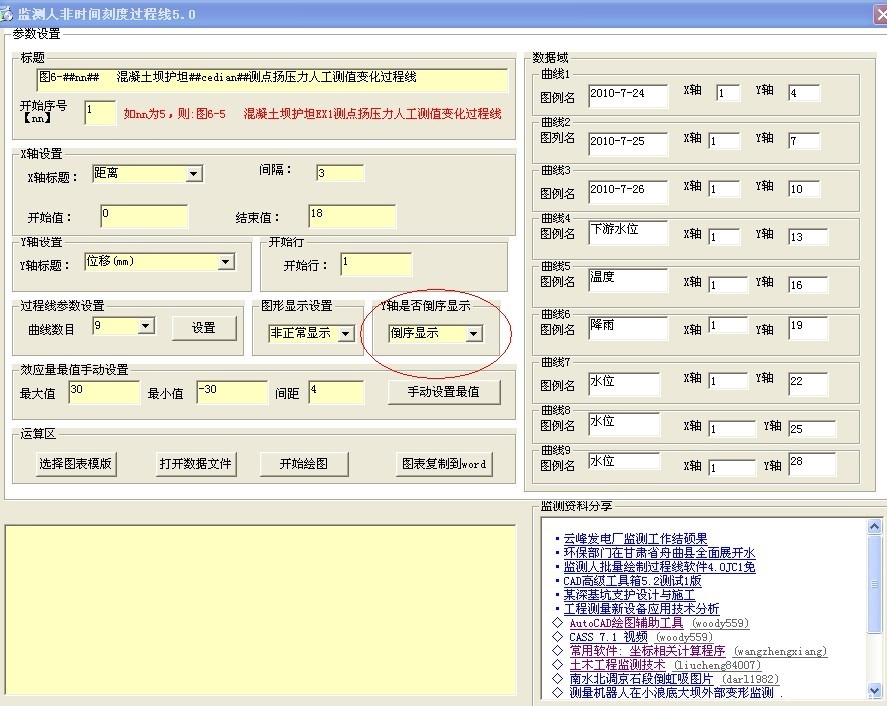

绘制第二种情况软件参数配置界面

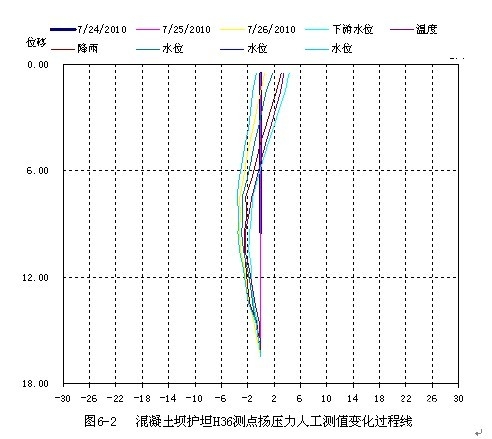

第二种情况效果图

这两种情况是用同一组数据测试的，但是其绘制的图形却截然不同，仔细的朋友会发现第一种情况y轴是18开始到0，这是我们一般正常绘图的模式，第二种情况却是y轴是0开始到18，这就是倒序显示的情况。由于此图的意思沿高程向水平位移变化，比较两个图形可知，第二种更能较为形象的显示水平位移随着深度加深的变化情况，较第一种更为符合实际情况。至于程序的关键配置就在于：如果“y轴是否倒序显示”选择“倒序显示“，效果图为第二种情况；如果“y轴是否倒序显示”选择“不倒序显示“，效果图为第一种情况。

以上为监测人批量绘制过程线5.0版本关于新增非时间刻度过程线绘制功能的简单介绍。有任何问题可以登陆监测人论坛“自主软件“版本提出，或者直接联系监测人客服QQ：32334427

“自主软件“版本网址： http://bbs.jianceren.cn/thread.php?fid=32
