无线(有线)数据传输的综合数据采集系统

时间:2009-11-18 20:56来源:jianceren.cn 作者:SalesEngineer 点击:
一种全自动无人值守测量、无线(有线)数据传输的综合数据采集系统。可广泛应用于边坡,桥梁、隧道、建筑、铁路、大坝、地铁、实验室等工程领域长期无人值守测量,特别适用于野外、高空、高危、环境恶劣等场所的施工过程监测、健康监


北京天丰磊科技有限公司无线数传单元, 一种全自动无人值守测量、无线(有线)数据传输的综合数据采集系统。可广泛应用于边坡,桥梁、隧道、建筑、铁路、大坝、地铁、实验室等工程领域长期无人值守测量,特别适用于野外、高空、高危、环境恶劣等场所的施工过程监测、健康监测和运营监测。

一类是采集软件,另一类是综合管理系统软件。简介如下:

一、采集软件按功能分为通用采集软件和扩展采集软件。

1、通用采集软件功能:

Ø  采集传感器信号,如:频率、电压等。

Ø  控制功能:控制采集仪自动采集或电脑执行自动采集或手动采集,可设置采集时间间隔等功能。无人值守24小时循环采集监测数据,有线数据传输及无线数据传输双重传输方式

Ø  存储功能:即可将数据存储于单片机上,也可存储于PC的数据库中,存储于单片机时,可存储5000条数据。

Ø  参数设置功能:对各传感器的参数进行设置,如传感器的标定值K、传感器的温度系数以及传感器的初始值等。从而得出直接得出测试的物理量。

Ø  历史数据查看功能:以图形的形式显示已保存的全部历史数据。

Ø  数据导出功能:可将选定的传感器数据导出成Excel表格等格式。

2、扩展采集软件功能:便于小型项目的管理,可以较好地执行结构的安全监测功能,除具有通用采集软件功能外还有以下功能。

Ø  传感器信息的描述记录:可录入传感器的埋设位置、设备位置及编号等信息,记录与工程相关的信息,便于传感器的管理。

Ø  历史数据查看及分析功能:可以选择任意时间段的数据进行显示和分析,方便准确快捷找到数据,可得出该段时间内传感器的最大值、最小值以及均值等信息。

Ø  预报警值的设置:可设3级预警,分别以红色、橙色、黄色表示,客户可根据项目的实际情况设定各传感器的预警值,当测试结果超出预警值时,系统会提示报警信息。

Ø  报表生成:按用户选择的时间段生成报表,方便客户进行项目的总结与管理。

二、无线数传单元组成

1、频率采集模块或电压采集模块

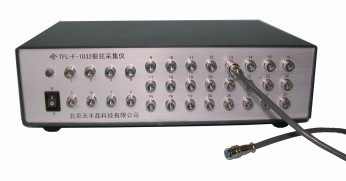

TFL-F-1032字母代表解释天丰磊-频率-32通道

系列频率采集模块用于自动化采集信号,前端可接各类单线圈振弦式传感器,频率采集范

围可从200 Hz——3500 Hz,精度0.1 Hz,分辨率0.01 Hz.。测量精度高,抗干扰能力强,运行稳定。该模块通讯接口采用通用标准RS232/485,数据接口处设有防雷保护模块,保证了非电源线引发的瞬间过流疏通。可用于水工建筑物、高边坡、道路、桥梁、隧洞等使用环境恶劣的安全监测工程。

率:0.01Hz

    度:0.1Hz

采集范围:2003500 Hz

通道可选通道数:8163264通道,也可由多台多通道设备集联,可方便地进行传感器的布设。

   TFL-V-10xx 系列电压采集模块用于自动化采集信号,测量精度高,抗干扰能力强,前端可接标准电压变送器,采集范围可选:-10v+10v,-5v+5v,010v,05v。采集通道单线接入达 32 通道,双线接入达 16 通道。 该模块通讯接口采用通用标准 RS232/485,数据接口处设有防雷保护模块,保证了非电源线引发的瞬间过流疏通。

主要技术指标:

采集范围:-10v~+10v,-5v~+5v,0~10v,0~5v;

通道可选通道数:8163264通道,也可由多台多通道设备集联,可方便地进行传感器的布设。



2、无线数传模块(无线数传终端和无线数传主机)



 TFL-SC-ZDTFL-SC-ZJ字母代表解释天丰磊-数传-终端/主机

无线数传是依靠成熟的GPRS/GSM网络,在网络覆盖内区域内可以快速组建数据通讯,实现实时远程数据传输。TFL-SC系列通讯模块内置工业级GSM无线模块,支持AT指令集,采用通用标准串口对模块进行设置和调试,提供标准的RS232/485接口。

环境温度:-25℃~70

湿度:090%,非冷凝

波特率:300115200BPS

接口:RS232/RS485/TTL232

标准电源:DC12V

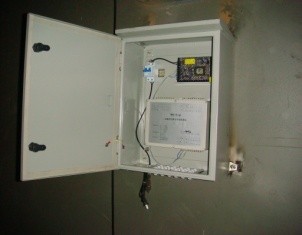

3、数据采集单元



TFL-U-1032字母代表解释天丰磊-采集单元-32

TFL-U-xxxx系列数据采集单元内部组成部件:基于工业级芯片开发的嵌入式控制板、电源模块、防雷模块、多功能分线排、机箱。 电压/频率采集模块、TFL-SC通讯模块等与之集成可形成不同功能的采集设备。 TFL-U-xxxx系列数据采集单元内部组成部件:电源模块、防雷模块、多功能分线排、机箱。电压/频率采集模块、TFL-SC通讯模块等与之集成可形成不同功能的采集设备。

三、传输方式:

提供RS485总线通信方式数据传输,GPRS/GSM/CDMA网络方式进行数据传输,以太网方式进行数据传输,数据采集,

四、软件操作界面:

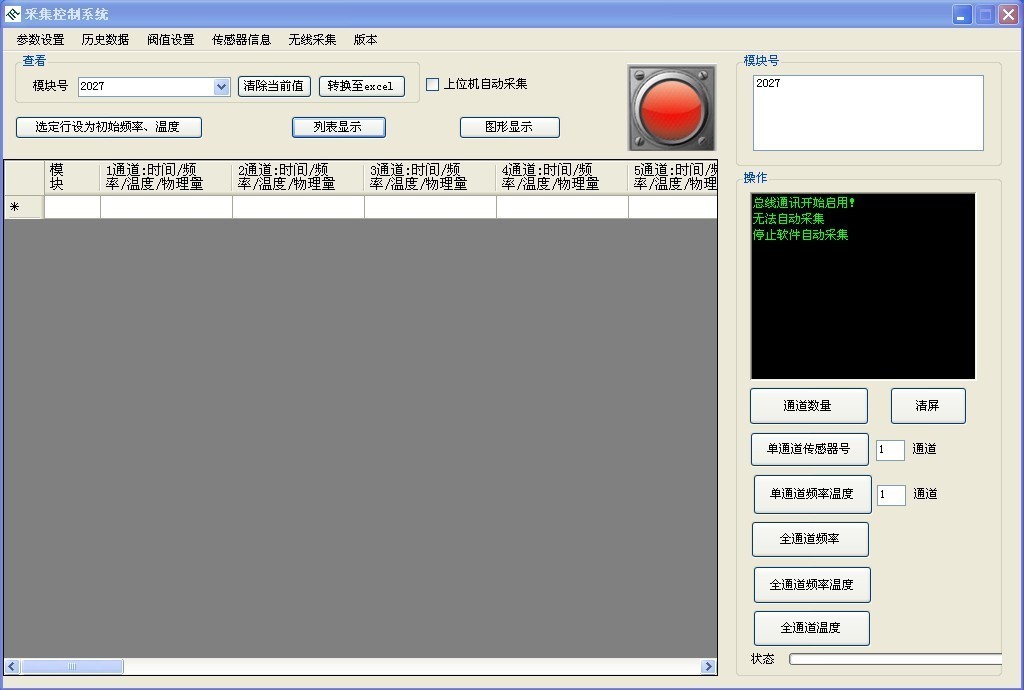

操作界面1



列表显示界面,直接从界面显示采集传感器的数据,编号、时间、频率,物理量、温度等。

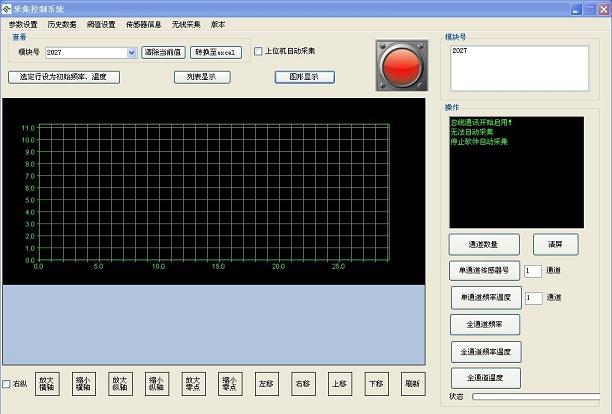

操作界面2



图形显示界面自动采集数据的同时生成数据变化曲线图,可以很方便实时观测。

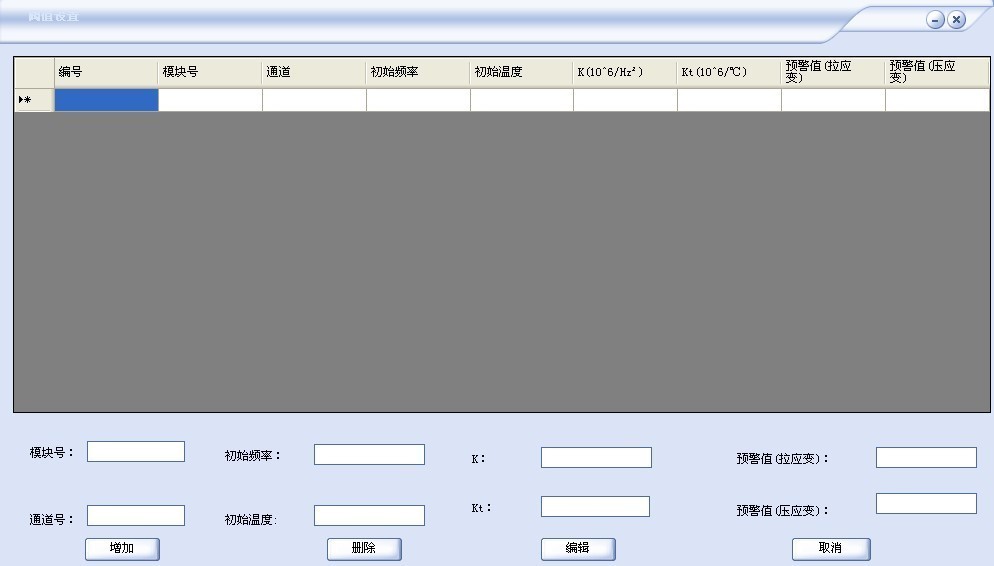

操作界面3



可以设置越限报警值,如采集数据超限,实现自动报警。监测系统指示灯闪烁,也可将报警数据发送至指定手机。

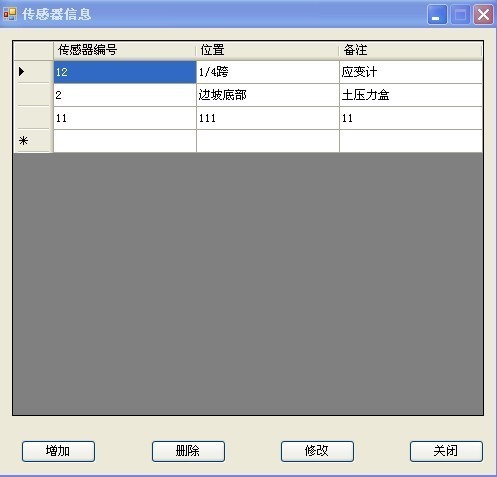

操作界面4



传感器位置设置,可根据不同位置所用不同传感器设置传感器在被测体的详细位置,方便用户了解传感器的安装位置。

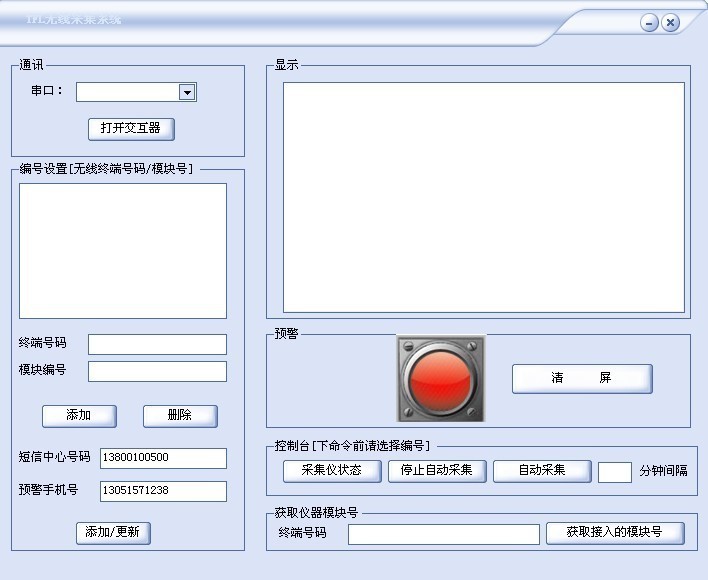

操作界面5



数传互交界面,提供RS485总线通信方式GPRS/GSM/CDMA网络方式进行数据传输,以太网进行数据传输,

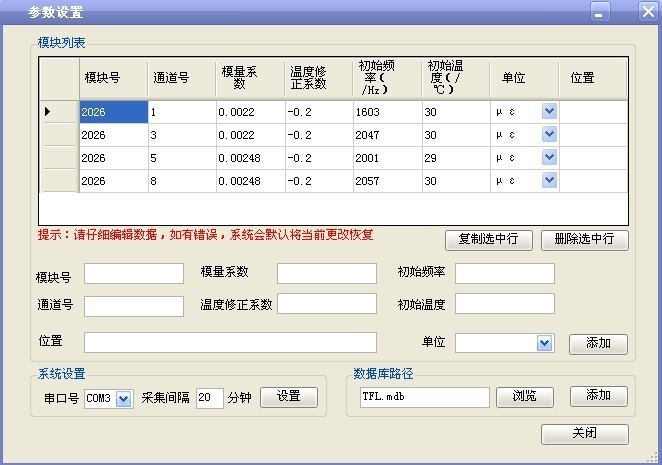

操作界面6



参数设置,可对所用传感器的参数、采集时间间隔等参数进行设置。

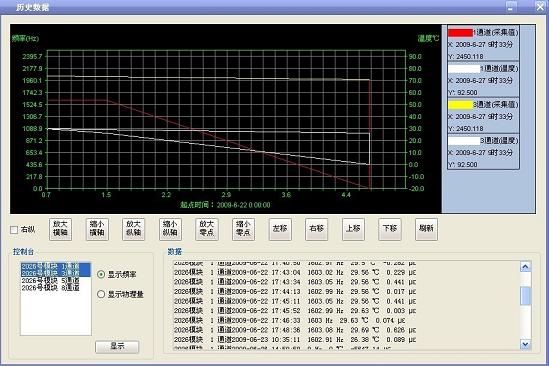

操作界面7



历史数据查看分析,可以采集数据进行历史数据查看分析,自动生成曲线图,所采集数据可保存在采集单元,也可保存在PC机里面,存储量大。

五、综合管理系统软件

需根据不同的项目定制开发。本软件除对我司采集软件输出数据进行分析、管理外,还可兼容结构监测中其他测试数据的分析、管理。但由于其他测试数据的不确定性(指不同的结构测试重点和所用仪器不同),所以本软件需定制开发,由客户提出详细的软件需求,我司进行评估并给出可行性实施方案,以双方确认的方案和合同为依据进行软件开发。
