原产地: 加拿大Roctest 公司
产品用途:
广泛应用于以下监测:
1.大坝浇注层位错
2.岩石断层的移动
3.钻孔中岩层的变形
4.混凝土或岩石结构的裂缝扩张
5.隧道壁岩石表面喷射混凝土的脱离
6.建筑物与岩石接触处的施工缝
产品概述:

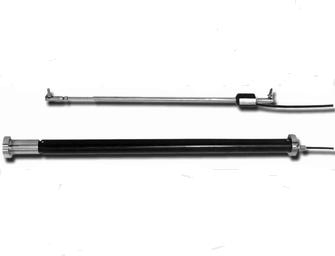

JM系列测缝计是表面或埋入式的位移计,它可以作为基础变形计使用,常用于现场测量位移,量程可达到150mm。
通常将测缝计跨越锚固安装于所测区段或间隙。
可先将两个带螺纹的锚头(圆球铰合)用 灌浆方法或用螺栓固定于缝隙的两侧,然后将仪器的两端连接在两锚头上。
基础变形计延伸管的端部有螺纹,使用时可用灌浆方法把它固定在要监测的基础以下的钻孔内。
JM系列测缝计/变形计的传感器由不锈钢制成,仪器内部用O型密封圈防潮防尘。而埋入式变形计和基础变形计的测量外壳则用聚氯乙烯(PVC)制成并带有不锈钢法兰。传感器中的热感应元件可同时提供温度测量。
JM-T位移传感器类似于JM-S型表面测缝计,二者两端的连接部分相同,只是端部不一样,但其主要作为位移传感器使用。
技术参数:
型号:JM-S,JM-E
量程:25, 50, 100, 150, 200, 250, 300 mm
精度:±0.25% F.S. (可选择±0.1% )
分辨率:02% F.S. (最小)
操作温度:-20°C 到+80°C
直径:9.5 mm (JM-S),47.6 mm (JM-E)
长度:
型号 | 25 mm | 50 mm | 100 mm | 150 mm | 200 mm | 250 mm | 300 mm |
JM-S | 181 mm | 229 mm | 349 mm | 474 mm | 601 mm | 713 mm | 830 mm |
JM-E | 383 mm | 432 mm | 602 mm | 772 mm | — | — | — |
